| Marca | Carlo Gavazzi |
| Producto | CTD1X505AXXX |
| Descripción | Transformador de corriente |
| Código interno | PMX241837 |
| Peso | 1 |

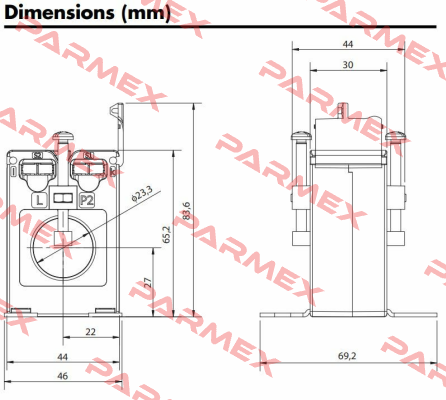

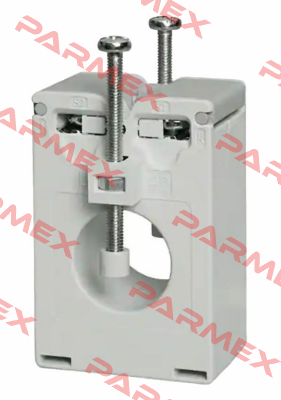

| Especificación técnica | Transformador de corriente alterna (cable max de 23 mm θ) Tipo CTD-1X • Transformador de corriente tipo cable y barra colectora • Clase 0.5, corrientes de 50 a 300 A • Soporte de montaje extraíble con riel DIN • Clips de fijación de paneles extraíbles • 2 tornillos de fijación aislados para cable/barra colectora • Terminales de doble tornillo (conexiones de hasta 8 hilos) • Cubiertas sellables para bloques de terminales Descripción del producto Clave de pedido CTD-1X 100 5A XXX Transformador de corriente tipo cable/barra colectora con instalación de montaje en panel y raíl DIN/barra colectora. Selección de tipo Corriente primaria De 50 a 300 A (consulte la tabla de rangos) Corrientes primarias nominales de De 50 A a 300 A. Corriente secundaria 1A 5A Modelo Corriente primaria Opción de corriente secundaria Kit de fijación opcional: kit CTD-kit Opción XXX: Ninguna XTX: tropicalización Especificaciones de entrada Frecuencia de funcionamiento 48 a 62 Hz Tensión máx. del sistema0.72 kV Nivel de aislamiento nominal 3 kV/1 min. @ 50 Hz Clase de aislamiento E (máx. 75 °C) Calificación actual a corto plazo Con una velocidad típica de 100 pulgadas/1 s Idyn 2.5 pulgadas La corriente térmica de corta duración Ith está limitada de todos modos por el tamaño del cable/barra colectora. Calificación de corriente extendida 120% Factor de seguridad (FS) ≤ 5 (clases: 0,5, 1 y 3) Especificaciones generales Normas según la norma EN 60044-1 Carcasa ABS, autoextinguible: UL 94 V-0 Barra colectora de montaje en raíl DIN y montaje en panel Accesorios estándar: dos tornillos para bloques de terminales. Dos tapas sellables para bloques de terminales. Dos clips de fijación para montaje en panel. Un adaptador de riel DIN. Accesorios opcionales Kit de fijación ampliado Kit CTD: seis cables/barra colectora tornillos de fijación. Seis tapas de plástico para tornillos de fijación de cables/barras colectoras. Dos clips de fijación para montaje en panel. Características especiales1 Una corriente secundaria, Tropicalización Temperatura de trabajo de -25 °C a +60 °C (de -13 °F a 140 °F) (humedad relativa < 90% sin condensación a 40 °C) Temperatura de almacenamiento: de -30 °C a +70 °C (de -22 °F a 158 °F) (humedad relativa < 90% sin condensación a 40 °C) Aprobaciones CE, cRUs y CSA Tipo de tornillo de conexión Área de sección transversal del cable De 1,5 a 6 mm2 Par mínimo y máximo de apriete de los tornillos correspondiente a los tornillos del bloque de terminales: De 1 a 2 Nm Par máximo de apriete de los tornillos correspondiente a los tornillos de fijación del cable/barra colectora: 0,3 Nm Grado de protección IP00 IP20 (con tapas de bloque de terminales sellables y terminales de alambre) Diámetro máximo del cable 23 mm Tamaño de barra colectora máx. 20 x 5 mm Peso de 150 a 200 g Especificaciones de salida Corriente secundaria nominal 5 A o 1 A |
Por favor, póngase en contacto con nosotros para realizar un pedido para ofrecer el mejor precio y tiempo de entrega posible para Carlo Gavazzi /CTD1X505AXXX número, también puedes pedir algún otro número de modelo. Podemos ofrecer el mejor precio y tiempo de entrega, con una amplia red de distribución de productos en Mexico mercado de productos industriales.
VENDEMOS SOLO PRODUCTOS NUEVOS Y ORIGINALES.
Nuestra empresa no es un distribuidor autorizado. Todos los derechos están reservados por los fabricantes y sus socios oficiales.
